電磁檢測

以電磁特性變化為基本檢測原理的眾多無損檢測方法中，目前在特種設備檢測方面主要應用有渦流檢測和磁粉檢測。渦流檢測基于電磁感應原理，適用于導電材料。在交變磁場中，導體中產生有感應電流（即渦流），導體自身各種因素（如電導率、磁導率、形狀，尺寸和缺陷等）的變化會引起渦流變化，利用這種現象可以判定導體的性質和狀態CIVA仿真的渦流模塊既可以實現工件內部電場的仿真，也可以完成單探頭或者是陣列探頭檢測缺陷的仿真。渦流仿真模塊主要包含Field Computation模塊和Defect Response模塊。模塊主要用于計算激勵電流在工件某位置處所形成的內部電磁場。而Defect Response模塊則主要是對缺陷響應進行模擬仿真。

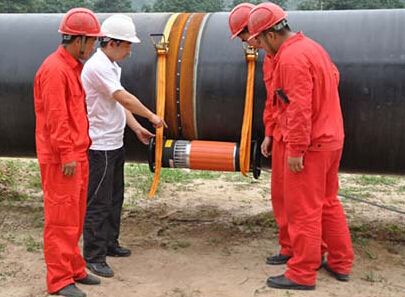

目前，客觀因素復雜，渦流檢測水平有待于提高，該檢測技術未普遍適用于特種設備的檢測。但是，由于渦流檢測可以檢測材料表面及表面涂層下的缺陷，因此在承壓特種設備檢測中起到重要作用。目前應用于管狀材料的渦流檢測技術標準有很多，而且渦流檢測技術在檢測管狀材料領域也較為成熟。在工業管道檢測中，渦流檢測可以一次性檢測多個部位，包括焊口上的缺陷以及管道內部的微觀缺陷。工業管道直徑差異很大，成本較高，需要配備各種不同類型的探頭，以及匹配的對比式樣。此時，為提高檢測效率、降低成本，為實際檢測找到最佳檢測工藝，檢測前的仿真就顯得尤為重要。管道型工件的渦流仿真模型。

渦流仿真首先建立仿真模型，設置探頭類型及擺放、掃查路徑，激勵頻率等參數，分析諸如缺陷長度、深度與激勵頻率等的關系，并將仿真結果與實際檢結果對比判斷，得出最佳檢測工藝，同時也對內外壁上微觀缺陷的特征檢出提供指導意義。此外，目前我國在渦流檢測的陣列探頭技術上較為成熟，遠場渦流檢測技術方面在未來還有很大的發展發展空間。
